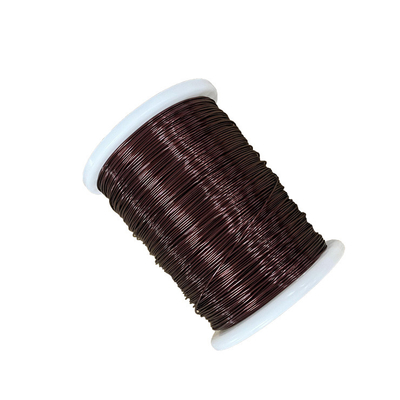

Cables magnéticos recubiertos con esmalte de cobre con defecto cero FIW U1 espesor de aislamiento clase 1

Name: Cables magnéticos recubiertos con esmalte de cobre con defecto cero FIW U1 espesor de aislamiento clase 1
Brand: PEWSC
SKU: En el caso de las empresas de servicios de telecomunicaciones
Rating: 4.8 (168 reviews)

Cuota De Producción:	El MOQ varía según el tamaño de la especificación
Precio:	Copper price plus processing fee plus freight
Embalaje Estándar:	Cuadro
Período De Entrega:	Entre 3 y 5 días hábiles
Método De Pago:	T/T 100% de pago antes del envío
Capacidad De Suministro:	Entrega 10-15 días después del siguiente pedido

Información detallada

Descripción de producto

Información detallada

Lugar de origen

China.

Nombre de la marca

PEWSC

Certificación

UL,ROHS

Número de modelo

En el caso de las empresas de servicios de telecomunicaciones

Documento

Manual del producto PDF

Nombre del producto:

En el caso de las empresas de servicios de telecomunicaciones

Conductor Diameter:

0.071 mm-0.710 mm

Material del conductor:

el cobre

Calificación de la temperatura:

180 °C

Nivel de tensión:

2800V La resistencia al voltaje varía según el grosor de la película y el tamaño de la especificació

Estándar:

El JIS

Grosor del aislamiento:

Clase 1

Material aislante:

Esmalte

Forma del conductor:

Las demás

El color:

Rojo, Verde, Azul, Amarillo, Negro, Natural

Garantización:

3 años

Resaltar:

El cable magnético recubierto con esmalte de cobre

Cables magnéticos recubiertos de esmalte sin defectos

Descripción de producto

FIW U1 totalmente aislado Cero defectos Cable de cobre redondo esmaltado Sustituye el TIW tradicional

Fiw es una alternativa al cable aislado triple (TIW) convencional para la producción de transformadores de conmutación.permitiendo a los clientes producir transformadores de menor tamaño a un menor costeAl mismo tiempo, el Fiw ofrece un rendimiento superior de enrollamiento y soldadura.

El alambre Fiw está hecho de poliuretano y tiene una clasificación de alto voltaje para satisfacer la demanda de miniaturización, facilidad de enrollamiento y reducción de costos en electrónica.El alambre se define como alambre aislado reforzado o alambre totalmente aislado, que cumple con los requisitos de certificación del sistema de seguridad UL y puede utilizarse en pequeños transformadores, fuentes de alimentación de conmutación y otros escenarios de aplicación.

El alambre de fibra tiene un diámetro exterior más pequeño, es fácil de producir y no está sujeto a restricciones de rendimiento de producción, lo que le da una ventaja en el área del diseño del producto.A medida que aumentan los requisitos del mercado final en el sentido descendente de los cables aislados triples, los cables tradicionales de triple aislamiento ya no pueden cumplir plenamente ciertas especificaciones técnicas, y la introducción de cables Fiw llena este vacío.

El fiw es generalmente un alambre de cobre esmaltado con una clasificación de resistencia a la temperatura de 180 grados, recubierto con una resina de poliuretano.

El alambre de fibra ofrece múltiples beneficios, incluyendo resistencia a altas temperaturas, alta resistencia y excelente aislamiento.con una temperatura nominal de 180 grados y una tensión de ruptura del aislamiento de hasta 2El cable Fiw es el material de elección para aplicaciones tales como pequeños transformadores y fuentes de alimentación de conmutación.

JIS---1 clases																	Unidad: mm
Diámetro del conducto	Control del conductor Indicadores de referencia			Indicadores de referencia de control de OD				Límites de las especificaciones			El conductor Resistencia 20°C (Ω/KM)	Tensión de ruptura del aislamiento (v)		Elongación mínima (%)		- ¿Qué quieres decir? La primavera (°)	Resistencia a la abrasión
Diámetro del conducto	Bajo Límites	En la parte superior Límites		Bajo Límites	Mediana	En la parte superior Límites		Min. Aumento de diámetro (mm)	Diámetro total terminado (mm)		El conductor Resistencia 20°C (Ω/KM)	Tensión de ruptura del aislamiento (v)		El JIS	A.M.G.	- ¿Qué quieres decir? La primavera (°)	En promedio	El mínimo
0.050 ± 0.003	0.049	0.051		0.069	0.074	0.079		0.016	0.083		10240	1900		10	14	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.060 ± 0.003	0.059	0.061		0.079	0.084	0.089		0.016	0.096		6966	1900		10	15	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.070 ± 0.003	0.069	0.071		0.089	0.094	0.099		0.016	0.106		4990	1900		10	17	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.080 ± 0.003	0.079	0.081		0.103	0.108	0.113		0.018	0.118		3778	2000		10	17	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.090 ± 0.003	0.089	0.091		0.113	0.118	0.123		0.018	0.128		2959	2000		10	18	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.10 ± 0.008	0.099	0.101		0.120	0.124	0.128		0.018	0.140		2647	2000		15	19	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.11 ± 0.008	0.109	0.111		0.130	0.134	0.138		0.018	0.150		2153	2000		15	19	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.12 ± 0.008	0.119	0.121		0.142	0.146	0.150		0.020	0.162		1786	2200		15	20	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.13 ± 0.008	0.129	0.131		0.152	0.156	0.160		0.020	0.172		1505	2200		15	20	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.14 ± 0.008	0.139	0.141		0.162	0.166	0.170		0.020	0.182		1286	2200		15	21	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.15 ± 0.008	0.149	0.151		0.172	0.176	0.180		0.020	0.192		1111	2200		15	21	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.16 ± 0.008	0.159	0.161		0.184	0.188	0.192		0.022	0.204		969.5	2200		15	22	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.17 ± 0.008	0.169	0.171		0.194	0.198	0.202		0.022	0.214		853.5	2200		15	23	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.18 ± 0.008	0.179	0.181		0.206	0.210	0.214		0.024	0.226		757.2	2400		15	23	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.19 ± 0.008	0.189	0.191		0.216	0.220	0.224		0.024	0.236		676.2	2400		15	23	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.20 ± 0.008	0.198	0.201		0.226	0.230	0.234		0.024	0.246		607.6	2400		15	24	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.21 ± 0.008	0.208	0.212		0.236	0.240	0.244		0.024	0.256		549.0	2400		15	24	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.22 ± 0.008	0.218	0.222		0.246	0.250	0.254		0.024	0.266		498.4	2400		15	24	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.23 ± 0.008	0.228	0.232		0.258	0.262	0.266		0.026	0.278		454.5	2400		15	24	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.24 ± 0.008	0.238	0.242		0.268	0.272	0.276		0.026	0.288		416.2	2400		15	24	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.25 ± 0.008	0.248	0.252		0.278	0.282	0.286		0.026	0.298		382.5	2400		15	25	66	- ¿Qué quieres decir?	- ¿Qué quieres decir?
0.26 ± 0.010	0.258	0.262		0.288	0.292	0.296		0.026	0.310		358.4	2400		15	25	66	357	306
0.27 ± 0.010	0.268	0.272		0.298	0.302	0.306		0.026	0.320		331.4	2400		15	26	61	357	306
0.28 ± 0.010	0.278	0.282		0.308	0.312	0.316		0.026	0.330		307.3	2400		15	26	61	367	306
0.29 ± 0.010	0.288	0.292		0.318	0.322	0.326		0.026	0.340		285.7	2400		20	26	61	367	316
0.30 ± 0.010	0.298	0.302		0.330	0.335	0.340		0.028	0.352		262.9	2800		20	26	61	398	337
0.32 ± 0.010	0.317	0.322		0.350	0.355	0.360		0.028	0.372		230.0	2800		20	26	55	398	337
0.35 ± 0.010	0.347	0.352		0.380	0.385	0.390		0.028	0.402		191.2	2800		20	27	50	408	347
0.37 ± 0.010	0.367	0.372		0.400	0.405	0.410		0.028	0.424		170.6	2800		20	27	50	408	347
0.40 ± 0.010	0.397	0.402		0.432	0.438	0.444		0.030	0.456		145.3	2800		20	27	76	449	377
0.45 ± 0.010	0.446	0.452		0.484	0.490	0.496		0.032	0.508		114.2	2800		20	28	72	479	408
0.50 ± 0.010	0.496	0.502		0.536	0.542	0.548		0.034	0.560		91.43	3050		20	28	67	520	449
0.55 ± 0.020	0.546	0.552		0.586	0.593	0.600		0.034	0.620		78.15	3050		20	29	62	520	449
0.60 ± 0.020	0.596	0.602		0.636	0.643	0.650		0.034	0.672		65.26	3050		20	29	62	530	459
0.65 ± 0.020	0.646	0.653		0.689	0.697	0.705		0.036	0.724		55.31	3050		20	29	58	571	490
0.70 ± 0.020	0.696	0.703		0.741	0.749	0.757		0.038	0.776		47.47	3050		20	30	53	612	520
0.75 ± 0.020	0.746	0.753		0.793	0.801	0.809		0.040	0.830		41.19	3400		25	30	53	653	551
0.80 ± 0.020	0.795	0.803		0.845	0.853	0.861		0.042	0.882		36.08	3400		25	30	66	683	581
0.85 ± 0.020	0.845	0.853		0.897	0.905	0.913		0.044	0.934		31.87	3400		25	30	66	724	612
0.90 ± 0.020	0.895	0.903		0.949	0.957	0.965		0.046	0.986		28.35	3400		25	31	62	765	653
0.95 ± 0.020	0.945	0.953		1.001	1.009	1.017		0.048	1.038		25.38	3400		25	31	62	806	683
1.00±0.030	0.995	1.003		1.053	1.062	1.071		0.050	1.102		23.33	3400		25	32	58	847	714
1.10 ± 0.030	1.094	1.103		1.157	1.166	1.175		0.052	1.204		19.17	4150		25	32	54	887	755
1.20 ± 0.030	1.194	1.203		1.257	1.266	1.275		0.052	1.304		16.04	4150		25	32	54	897	755
1.30 ± 0.030	1.294	1.303		1.359	1.368	1.377		0.054	1.408		13.61	4150		25	33	50	938	796
1.40 ± 0.030	1.394	1.403		1.459	1.468	1.477		0.054	1.508		11.7	4150		25	33	46	949	806
1.50 ± 0.030	1.494	1.503		1.561	1.571	1.581		0.056	1.612		10.16	4150		25	33	46	1000	836
1.60 ± 0.030	1.593	1.603		1.661	1.671	1.681		0.056	1.712		8.906	4150		25	33	42	1000	847
1.70 ± 0.030	1.693	1.703		1.763	1.773	1.783		0.058	1.814		7.871	4350		25	33	- ¿Qué quieres decir?	1020	887
1.80 ± 0.030	1.793	1.803		1.863	1.873	1.883		0.058	1.914		7.007	4350		25	34	- ¿Qué quieres decir?	1020	887
1.90 ± 0.030	1.893	1.903		1.965	1.975	1.985		0.060	2.018		6.278	4350		25	34	- ¿Qué quieres decir?	1120	928
2.00±0.030	1.993	2.003		2.065	2.076	2.087		0.060	2.118		5.656	4350		30	34	- ¿Qué quieres decir?	1120	938
2.10 ± 0.030	2.092	2.104		2.167	2.178	2.189		0.062	2.220		5.123	4350		30	34	- ¿Qué quieres decir?	1120	969
2.20 ± 0.030	2.192	2.204		2.269	2.280	2.291		0.064	2.322		4.662	4350		30	35	- ¿Qué quieres decir?	1220	1000
2.30 ± 0.030	2.292	2.304		2.369	2.380	2.391		0.064	2.422		4.260	4350		30	35	- ¿Qué quieres decir?	1220	1010
2.40 ± 0.030	2.392	2.404		2.471	2.482	2.493		0.066	2.526		3.908	4350		30	35	- ¿Qué quieres decir?	1220	1020
2.50 ± 0.030	2.492	2.504		2.573	2.585	2.597		0.068	2.628		3.598	4350		30	35	- ¿Qué quieres decir?	1330	1120
2.60 ± 0.030	2.590	2.604		2.673	2.685	2.697		0.068	2.728		3.324	4350		30	35	- ¿Qué quieres decir?	1330	1120
2.70 ± 0.030	2.69	2.704		2.773	2.785	2.797		0.068	2.828		3.079	4350		30	35	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
2.80 ± 0.030	2.79	2.804		2.873	2.885	2.897		0.068	2.928		2.861	4350		30	36	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
2.90 ± 0.030	2.89	2.904		2.973	2.985	2.997		0.068	3.028		2.665	4350		30	36	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
3.00±0.030	2.990	3.004		3.073	3.085	3.097		0.068	3.128		2.489	4350		30	36	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
3.20 ± 0.040	3.19	3.204	3.273	3.285	3.297	0.068	3.338	2.198	4350	30	36	- ¿Qué quieres decir?	- ¿Qué quieres decir?	- ¿Qué quieres decir?
